Sistema de cola com motores independentes e controle por transdutor, garantindo precisão e uniformidade na aplicação. Espessura ajustável e consumo otimizado com rolo gravado de alta precisão.
Onduladeira Completa Opções Personalizaveis
Onduladeira Completa
Onduladeira completa e equipamentos periféricos, pois a solução completa e personalizada para a sua fabricação de papelão ondulado está aqui. Veja nossos equipamentos abaixo:
Cabeçote de Face Simples
Cabeçote de Face Simples
Máquina com velocidade de 100 a 200 m/min e largura efetiva de 1400 a 1800 mm. Conta com rolo corrugado de 280 mm e acionamento silencioso por redutor lubrificado a óleo. Possui controle pneumático dos rolos e guia de papel com adsorção a vácuo para estabilidade em alta velocidade.
Descrição do Equipamento:
■ Velocidade de projeto: 100/150/200m por minuto
■ Largura efetiva: 1400 mm-1800 mm
■ Rolo corrugado: ф280 mm.
■ O redutor de acionamento é lubrificado por penetração de óleo, reduzindo o ruído, a transmissão por junta universal e isolando a fonte de energia.
■ A elevação do rolo superior de ladrilho, rolo de pressão e rolo de borracha é controlada pneumaticamente. A guia de papel adota adsorção a vácuo, com dispositivo de regulação do volume de ar, para manter a estabilidade do tipo corrugado em alta velocidade.
Máquina de Cola (Coladeira)
Máquina de Cola (Coladeira)
Descrição do Equipamento:
■ Cada rolo de cola é acionado por um motor separado controlado por transdutor, garantindo que todos os rolos operem no mesmo ritmo e funcionem de forma independente.
■ Controle da espessura da alimentação da cola, com controle automático ou manual.
■ Rolo aplicador gravado de alta precisão, garantindo aplicação uniforme e menor consumo de cola.
■ O rolo de pressão se move para cima e para baixo pneumaticamente.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Largura | 1400mm-2200mm |
| Velocidade de projeto | 150/200/250m por minuto |
| Diâmetro do rolo de alimentação de cola | 269mm |
Pré Aquecedor
Pré Aquecedor (Coladeira)
Sistema de aquecimento com motores independentes e controle por transdutor, oferecendo precisão e uniformidade térmica. Possui ajuste automático/manual da espessura e rolo gravado para eficiência energética.
Descrição do Equipamento:
■ Cada rolo de cola é acionado por um motor separado controlado por transdutor, garantindo que todos os rolos operem no mesmo ritmo e funcionem de forma independente.
■ Controle da espessura da alimentação da cola, com controle automático ou manual.
■ Rolo aplicador gravado de alta precisão, garantindo aplicação uniforme e menor consumo de cola.
■ O rolo de pressão se move para cima e para baixo pneumaticamente.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Diâmetro do rolo | 600mm.800mm.900mm.1000mm.1100mm. |
| Largura de trabalho | 1400mm.1600mm.1800mm.2000mm.2200mm.2500mm |
| Ângulo de envolvimento | 360° |
Forradeira (Mesa Quente)
Forradeira (Mesa quente)
Controle automático PLC HMI ajusta pressão e placas de aquecimento conforme o tipo de papel, mantendo o pico de onda. Sistema pneumático regula pressão e tensão, com opção de correção manual ou automática.
Descrição do Equipamento:
■ Controle automático PLC HMI, comutação automática do número de placas de aquecimento e do tamanho da pressão para se adaptar a diferentes tipos de papel, com pico de onda intacto.
■ A superfície da placa de aquecimento é retificada e cromada. Rolos de peso densos podem ser utilizados na seção de aquecimento, com ajuste de 3 estágios.
A pressão dos rolos de peso é controlada por sistema pneumático de acordo com a espessura do papel-cartão (opcional). Controle de tensão da correia superior por cilindro pneumático.
■ Dispositivo de correção automática ou manual opcional.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Largura | 1800mm.2500mm |
| Velocidade de projeto | 200-250m/min |
Slitter para Onduladeira (computadorizado)
Slitter para Onduladeira (computadorizado)
Sistema CNC com memória para 999 pedidos, troca contínua, sincronização automática, lâmina de tungstênio durável e retificação controlada por computador.
Descrição do Equipamento:
■ O sistema CNC é equipado com computador industrial importado de alta qualidade e CLP. Memória para 999 pedidos.
■ Permite trocas contínuas ou manuais. Sincronização automática com toda a linha e integração com o sistema de gerenciamento de fabricação. Alta compatibilidade.
■ Lâmina fina em liga de aço de tungstênio, afiada e com longa vida útil de mais de 8 milhões de metros.
■ Retificação automática e manual controladas por computador também são aplicáveis.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Largura | 1400mm-2500mm |
| Velocidade de projeto | 200-250m/min |
Emendador de Papel Automático
Sistema de emenda eficiente com controle PLC e armazenamento multicamadas, garantindo alta estabilidade e taxa de sucesso acima de 99%.
Descrição do Equipamento:
■ Método de emenda eficaz, facilitando a passagem do papel.
■ Controle PLC, ajuste automático da tensão da bobina, mantendo a emenda confiável.
■ Armazenamento de papel multicamadas, garantindo emenda estática em alta velocidade.
■ Taxa de sucesso de emenda estável superior a 99%.
Máquina de Corte (Facão)
Máquina com memória para múltiplos pedidos e corte CNC, exibindo dados em tempo real conforme a produção. Alta eficiência energética com economia de até 70% e sistema de lubrificação e resfriamento integrado para maior durabilidade.
Descrição do Equipamento:
■ Memória de computador para vários pedidos. A tela exibe as informações de produção, gerando qualquer um dos pedidos de acordo com os concluídos ou com base nas necessidades reais.
■ Esta máquina possui armazenamento de energia, baixo consumo no processo de produção, economizando 70% de eletricidade em comparação com as máquinas convencionais.
■ Cortador CNC. Bomba de óleo independente e filtro com dois conjuntos de tubos de cobre distribuídos entre as engrenagens, fornecendo óleo, lubrificando e resfriando. Engrenagens sem costura e ajustáveis garantem um bom encaixe.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Largura | 1400mm-2200mm |
| Velocidade de projeto | 100m/min-150m/min |
| Comprimento de corte | 500mm-9999mm |
| Precisão de corte | ±1mm (em velocidade estabilizada) |
Empilhador de Chapas
Sistema automatizado de saída e empilhamento de papelão com transporte longitudinal por correia larga e liberação ajustável por controle automático ou manual.
Descrição do Equipamento:
■ Saída transversal motorizada e empilhamento e coleta automáticos de papelão.
■ Transporte longitudinal de papelão por correia transportadora larga.
■ As folhas ou a altura do papelão serão movidas para fora automaticamente ou por controle de interruptor conforme necessário.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Largura | 1400mm-2200mm |
| Velocidade de projeto | 100m/min-150m/min |
| Comprimento de corte | 500mm-9999mm |
| Precisão de corte | ±1mm (em velocidade estabilizada) |
Empilhador de Chapas Grandes
Sistema automatizado de empilhamento de papelão com elevação motorizada, troca rápida, controle por tela sensível ao toque e medição precisa por sensor fotoelétrico.
Descrição do Equipamento:
■ Empilhamento de pórtico amplo, elevação e descida motorizadas
■ Ordem de troca automática em 20 segundos.
■ O transporte por correia larga é estável e em boas condições.
■ Empilhamento elétrico do papelão.
■ Tela colorida sensível ao toque para fácil operação de arquivamento.
■ Medição fotoelétrica da altura do empilhamento.

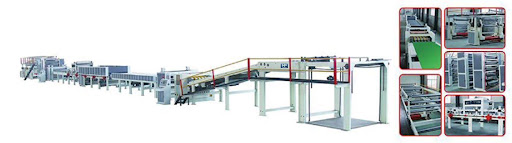

Linha de Produção de Papelão
Linha de produção compacta e econômica para papelão de 2 a 3 camadas, com design moderno e operação automatizada. Melhora a qualidade, reduz custos e substitui a colagem manual com mais eficiência.
Descrição do Equipamento:
■ Esta linha de produção de papelão é adequada para papelão de 2 a 3 camadas (300-600 g/m³), papelão complexo com a espessura e as especificações necessárias.
■ Esta linha de produção possui design racional, estrutura compacta, cooperação conveniente, economia de energia etc.
■ Esta linha de produção compensa a colagem manual e apresenta algumas modernidades, reduzindo drasticamente o custo de produção, melhorando a qualidade dos produtos, a planura do papelão e a resistência da cola, sendo o equipamento ideal para a fabricação de papelão.
Empilhador de Chapas Suspenso Totalmente Automático
Sistema de empilhamento automatizado com controle por motor de frequência e servocontrole CA, garantindo velocidade sincronizada, troca rápida de pedidos e empilhamento preciso sem danificar as folhas.
Descrição do Equipamento:
■ O motor de frequência variável e o inversor são projetados para controlar o empilhamento e a transmissão de folhas, com velocidade em sincronia com a velocidade da folha.
■ Contagem automática para ordem precisa e troca de pilha sem danificar as folhas.
■ A plataforma de empilhamento com cesto suspenso plano é combinada com um servocontrolador CA para empilhamento organizado e estável, sem danificar as folhas.
■ A placa de retenção possui servocontrole CA para troca rápida e automática de pedidos e localização precisa.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Velocidade de projeto | 300m/min 200m/min |
| Largura de trabalho | 1800mm、2000mm、2200mm、2500mm |
| Altura de empilhamento | 1800mm |
| Comprimento de empilhamento | 3500mm |
Máquina para Fazer Cola
Sistema automatizado de alimentação de cola com barris aquecidos, plataforma de carregamento e ciclo contínuo de abastecimento na linha de produção.
Descrição do Equipamento:
■ Equipado com barris de cola cozida/em tiragem, plataforma de operação de carregamento e alimentação sob pressão.
■ Ciclo automático do tanque de armazenamento e adição de cola na linha de produção.
Máquina de Corte Transversal com Stacker
Sistema de corte automatizado e preciso com controle computadorizado, servomotor alemão e lubrificação automática, operando até 120 m/min. Ideal para fábricas médias e grandes, oferece corte eficiente, empilhamento facilitado e gestão de pedidos em tempo real.
Descrição do Equipamento:
■ Velocidade de projeto: 120 m/min.
■ Largura efetiva: 1400-2500 mm de corte.
■ Comprimento do papelão cortado: 350-9999 mm. Precisão do corte: ± 1 mm. Sistema computadorizado para manter a ordem, manual.
Sistema de conversão da máquina NC, ajuste automático da velocidade de corte de acordo com as especificações do papelão e usinagem. A tela exibe diversas mensagens de produção. É possível consultar, modificar, adicionar e cancelar pedidos durante a operação da máquina.
Servomotor de alta qualidade, sistema de acionamento servo importado da Alemanha.
■ Sistema de transmissão com bomba de óleo e lubrificação automática do ciclo.
■ Engrenagem precisa e ajustável, sem folga, garante a precisão da lâmina e do movimento da lâmina. Boa qualidade de incisão, ângulo reto alto, protege as lâminas.
■ Máquina transportadora de face única: Altura máxima de empilhamento: 300 mm, Comprimento máximo de empilhamento: 1300 mm, Velocidade de projeto: 120 m/min.
■ Sistema transportador após a aplicação da guilhotina e do cortador para a distribuição do cartão em duas direções, para maior eficiência de elevação e fácil empilhamento.
■ É mais adequado para grandes ou médias fábricas de caixas de impressão offset.
Cabeçote Cassete de Face Simples Tipo Positivo (Rolo de Troca Rápida)
Sistema de ondulação com troca rápida de rolo, adsorção por pressão negativa, ajuste motorizado e colagem precisa, operado por PLC com interface intuitiva.
Descrição do Equipamento:
■ Rolo ondulado de troca rápida, sempre realizando o ajuste da ordem.
■ Adsorção interna por pressão negativa, um tipo de adsorção potente que proporciona uma laminação perfeita do papel ondulado.
■ Unidade de colagem móvel, de fácil manutenção.
■ Ajuste motorizado da quantidade de cola com visor digital.
■ Ajuste fino motorizado da folga entre o rolo aplicador de cola e o rolo ondulado em ambas as extremidades, de forma sincronizada.
Controle de programa PLC, interface interativa amigável.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Característicos | Moldagem por sopro de pressão positiva, troca rápida de rolo de cartucho de bombeamento lateral |
| Largura | 1400mmx2500mm |
| Velocidade do Projeto | 250m/min、200m/min、180m/min |
| Rolo Ondulado | φ405 mm, φ360 mm, φ320 mm |
Face Simples (Tipo Sucção a Vácuo)
Rolo corrugado de alta durabilidade e troca rápida, com acionamento por motor de frequência variável e lubrificação otimizada para operação estável e manutenção simples. Conta ainda com ajuste de umidade e controle preciso para eficiência e qualidade de produção.
Descrição do Equipamento:
■ Rolo corrugado fabricado em aço-liga 48CrM0 de alta qualidade, com tratamento térmico de dureza superficial acima de HV1200, rolo corrugado opcional em carboneto de tungstênio.
■ O módulo do rolo corrugado e toda a máquina são projetados separadamente, podendo ser levantados e substituídos como um todo, a qualquer momento, para troca da corrugação.
■ O rolo adesivo e o rolo fixo são projetados para deslizar e desmontar o trilho-guia do grupo, reduzindo o tempo de manutenção.
■ Acionamento principal por motor de frequência variável, caixa de transmissão independente, acionamento de três eixos, com controle da aceleração e desaceleração da máquina corrugada por inversor, para obter um efeito de economia de energia e criar uma base para o gerenciamento futuro da produção.
■ Graxa de alta temperatura é utilizada tanto nos rolamentos de rolos quanto nos rolamentos de rolos de prensa para garantir longa vida útil e operação suave.
■ Transmissão de engrenagens fechadas com lubrificação imersa em óleo, baixo ruído, operação estável e longa vida útil da engrenagem. O motor principal é suspenso e a parte de revestimento é girada para evitar a secagem da pasta na superfície do rolo.
Equipado com dispositivo de pulverização, a umidade do papel base pode ser ajustada arbitrariamente.
O Parâmetro da Técnica da Máquina
| Especificação | Valor |
|---|---|
| Largura | 1400mm x 2500mm |
| Velocidade do Projeto | 220m/min - 200m/min |
| Rolo Ondulado | φ405mm、φ380mm |
